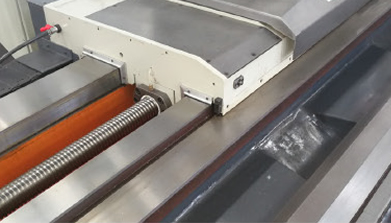

床身基准导轨采用整体超音频淬火，配合面加贴进口导轨软带，保证各进给部件微磨损运动，长期保持高精度、高稳定性。床鞍导轨和尾座导轨间设计一定的高度差，以保证切屑和冷却液不会侵入床鞍导轨。
技术参数：
|
序号 |
项 目 |
CK8450/CK8460×2500 |
CK8450/CK8460×3000 |
|
1 |
轧辊最大直径 mm |
Φ700 |
|
|
2 |
轧辊最大长度 mm |
2500 |
3000 |
|
3 |
中心高 mm |
425 |
|
|
4 |
机床导轨形式 |
整体4+1导轨 |
|
|
5 |
机床导轨宽度 mm |
920 |
|
|
6 |
最大工件重量 t |
3.5 |
|
|
7 |
主轴转速 rpm |
2~50； |
|
|
8 |
机械档位 |
2档 |
|
|
9 |
主轴箱主轴锥孔 |
No.80 |
|
|
10 |
主轴前轴径 mm |
200 |
|
|
11 |
尾座主轴锥孔 |
莫氏6# |
|
|
12 |
尾座套筒直径 mm |
200 |
|
|
13 |
尾座套筒行程 mm |
200 |
|
|
14 |
主电机 |
30kw伺服主轴电机 /变频主轴电机 |
|
|
15 |
刀架形式 |
整体2刀位（可选配自动刀架） |
|
|
16 |
刀杆直径mm |
40×40 |
|
|
17 |
Z轴行程 mm |
2400 |
2900 |
|
18 |
X轴行程 mm |
250 |
|
| 19 | 定位精度 | X轴: 0.050 Z轴：0.080 | |
| 20 | 重复定位精度 | X轴: 0.020 Z轴：0.035 | |
|
21 |
纵向丝杆 |
6310 |
|
|
22 |
横向丝杆 |
5008 |
|
|
23 |
主 电 源 |
380V/50Hz |
|
|
24 |
机床尺寸 |
5750×2140×1840 |
6250×2140×1840 |
|
25 |
机床重量 kg |
9700 |
10700 |
|
26 |
数控系统 |
SINUMERIK 828D/808D |
|
