数控轧辊铣床

XK8450FB

XK8450FB数控轧辊铣床是在本公司XK9350系列的基础上，充分研究、分析了国内外同类产品的优缺点后研制、开发的新型数控轧辊槽加工机床。该机床可用“飞刀”切削轧辊孔型上的横肋槽槽型，并可用“摆头”雕铣孔型上的字符商标。

本机床主要用于轧辊各种横肋槽的旋飞铣削加工以及字符、图案的雕铣加工。
机床配置4轴高端数控系统，可通过电磁离合器的吸放动作自动切换加工模式（旋飞刻槽/摆头雕铣）。完成初始对刀后，即可一次性完成横肋槽铣削与字符、图案雕铣的全部工序。

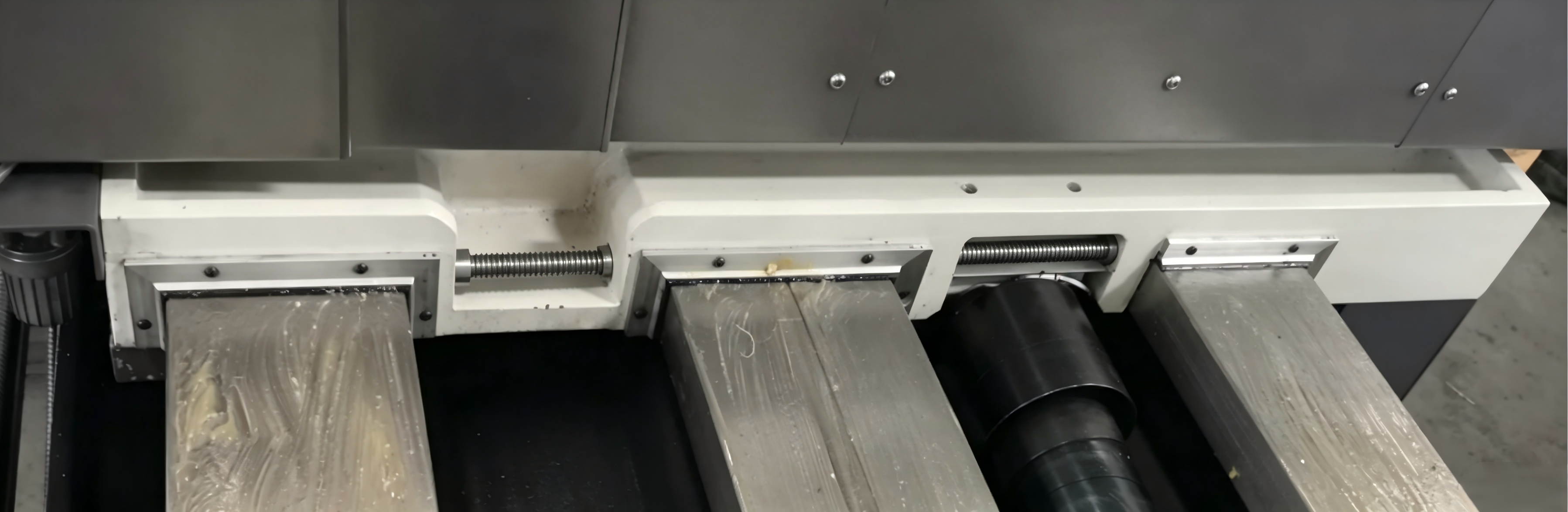

本机床采用整体三导轨床身结构，基准导轨经整体超音频淬火加工，该结构可有效保证整机高刚性、高精度与优良稳定性。横向导轨配备全不锈钢防护罩，实现全行程防护，可有效延长导轨使用寿命。

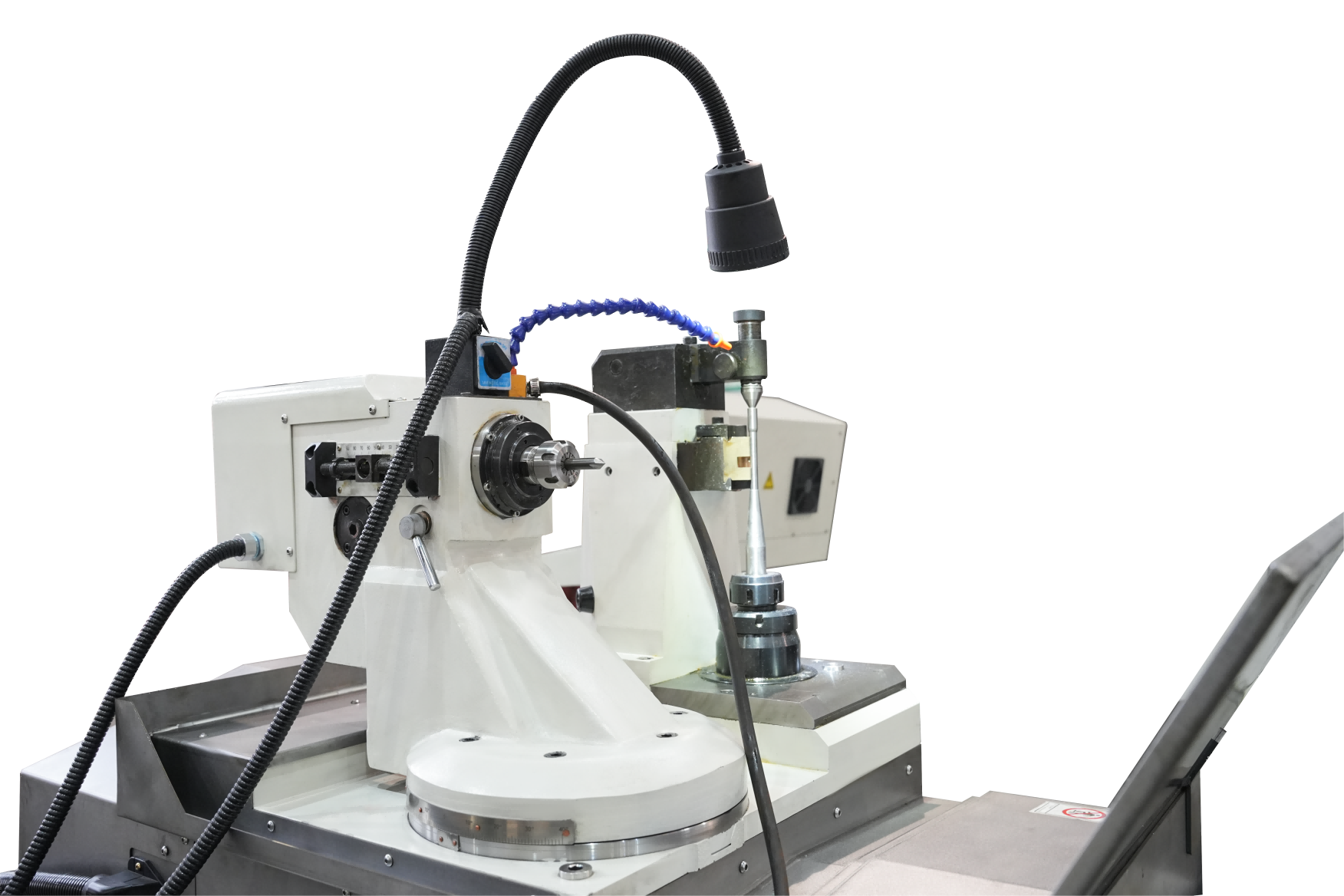

旋飞铣头与摆动雕铣头并排布置，采用集中控制模式。操作人员依据加工工况在数控系统调取对应加工程序，机床即可自动完成功能切换，无需手动切换，操作简便。

机床纵向、横向各直线进给轴均采用高精度滚珠丝杠传动，消除齿轮齿条传动定位精度不足的弊端；手动模式下无需光栅尺辅助测量。依托数控系统自动控制，机床可在不同孔型间精准自动移位，可靠保障加工精度。

技术参数

序号	项目	XK8450FB
1	加工内容	轧辊肋槽加工（月牙槽、等高肋等） +标记雕铣
2	轧辊孔型	Φ6~Φ60 mm
3	轧辊直径范围	Φ100~Φ500 mm
4	轧辊最大长度	2500 mm
5	最大工件重量	3000 kg
6	机床导轨形式	整体4导轨（床鞍2+尾座2）
7	主轴箱主轴锥孔	莫氏5#
8	主轴前轴径	105 mm
9	主轴用卡盘	Φ400 mm （标准卡爪/加长四爪）
10	尾座主轴锥孔	莫氏5#
11	尾座套筒行程	88 mm
12	旋飞主轴驱动/功率	0~600 rpm/2.0 kW（伺服驱动）
13	雕铣头主轴转速/功率	2000~8000 rpm /2.0 kW（电主轴）
14	铣头摆动驱动/功率	0~1000°/min /2.0 kW（伺服驱动）
15	工件主轴驱动/功率	0~33 rpm/2.0 kW（伺服驱动）
16	床鞍横向驱动/功率	0~18000 mm/min /1.5 kW（伺服驱动）
17	床鞍横向行程	280 mm
18	床鞍纵向驱动/功率	0~18000 mm/min /1.8 kW（伺服驱动）
19	定位精度	0.02 （详细精度参数请参见企业标准 Q/320611AJY01.2-2026）
20	主电源	AC 380 V /50 Hz /3PH
21	冷却泵电机	90 W (AC 380 V /50 Hz)
22	数控系统	Siemens 808D
23	机床净重	4500 kg
24	机床包装尺寸（长×宽×高）	4450×1770×1700 mm
